CNC opracované kolíky
Materiály kolíkov s presnými triedami: oceľ 4140/4340/52100, nehrdzavejúca oceľ 316L a 17-4 PH, hliník 6061-T6, mosadz C36000, titán triedy 5
CNC sústruženie, bezhroté brúsenie, frézovanie, valcovanie závitov a tepelné spracovanie
±0,005 mm na priemeroch; dostupné triedy lisovania, prechodu a vôle
Tvrdý chróm, bezelektrický nikel, pasivácia a bezhrotové{0}}brúsenie
Vyrábame na mieruCNC opracované kolíkyzo zákazníckych výkresov a CAD súborov, vrátanehmoždinkové kolíky, vidlicové kolíky, otočné kolíky, vodiace kolíky, vodiace kolíky, kužeľové kolíky, drážkované kolíky, závitové kolíky a kolíky, telá guľôčkových-záverových kolíkov, vyhadzovacie a jadrové kolíky, vyrovnávacie a závesné kolíky. Naše možnosti CNC sústruženia, bezhrotového brúsenia, frézovania, valcovania závitov a tepelného-spracovania podporujú kolíky s tesnou toleranciou-pre prípravky a prípravky, nástroje, stroje, ventily, čerpadlá, automobilový priemysel, námorníctvo a automatizáciu.
Kolík lokalizuje, zarovnáva, otáča, prenáša zaťaženie alebo pridržiava komponenty - takpriemer, trieda lícovania, priamosť, zaoblenie, skosenie, krížové otvory a povrchová úpravasú funkcie, ktoré rozhodujú o tom, či to funguje. Špendlíky obrábame zuhlíková a legovaná oceľ (1045, 1144, 4140, 4340, 52100, 8620), nehrdzavejúca oceľ (303, 304, 316L, 17-4 PH), hliník (6061-T6, 7075-T6), mosadz a bronz (C04070, C3600) (C10100, C11000, C17200) a titán (2. stupeň, 5. stupeň), s tepelným spracovaním, pokovovaním a brúsením špecifikovaným výkresom. Diely sú vyrábané podľa špecifikovaných rozmerov, tolerancií, materiálov a požiadaviek na konečnú úpravu, pričom materiálové certifikáty sú k dispozícii na požiadanie.
Typy CNC opracovaných kolíkov, ktoré vyrábame
Obrábame širokú škálu typov kolíkov. Nižšie sú uvedené najbežnejšie; ak váš výkres zobrazuje inú konfiguráciu, pošlite ho na kontrolu.
Hmoždinky
Presné rovné a kužeľové kolíky na umiestnenie a vyrovnanie s brúsenými alebo sústruženými priemermi podľa triedy.
Materiály:52100 · 4140 · 8620 · 303 · 17-4 PH
Clevis & Pivot Pins
Čapy s krížovými otvormi pre závlačky alebo prídržné čapy, používané v vidlicových kĺboch, spojkách a čapoch.
Materiály:4140 · 316 l · 17-4 PH · C36000 · Titán 5. triedy
Lokalizačné kolíky
Upevňovacie a nástrojové polohovacie kolíky s kontrolovanými priemermi, skosením a nalisovanými -alebo skrutkovými{1}}základňami.
Materiály:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Vodiace kolíky
Vodiace a vodiace kolíky pre matrice, formy a lineárne sane s kalenými a brúsenými priemermi.
Materiály:52100 · 4140 · 8620 · 17-4 PH

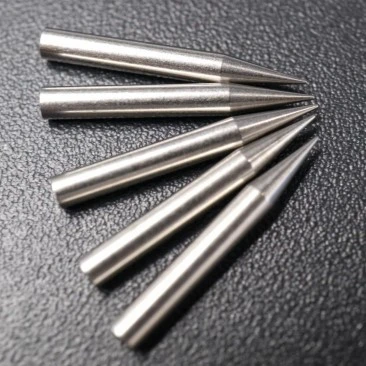

Kužeľové kolíky
Kužeľové kolíky (napr. . 1: 50 kužeľ) pre samo-uzamykaciu zostavu a spojenie hriadeľa-k{5}}náboju.
Materiály: 1045 · 4140 · 316L · C36000
Drážkované kolíky
Čapy s pozdĺžnymi drážkami, ktoré sa zaistia do otvoru lisovaným uložením, pre jednoduché uchytenie.
Materiály:1045 · 4140 · 303 · 17-4 PH
Závitové kolíky a kolíky
Kolíky s koncami so závitom, kolíky s plným{0}}závitom a kolíky so stupňovitým závitom pre nastaviteľné a uchytené aplikácie.
Materiály:4140 · 4340 · 316 l · 17-4 PH · 6061-T6
Guľôčkové-telesá zámkov
Opracované telesá pre rýchlo{0}}uvoľňovacie guľôčkové-čapy s presným otvorom a drážkou pre zostavené komponenty aretácie.
Materiály:303 · 304 · 316 l · 17-4 PH · 4140
Ejector & Core Pins
Vyhadzovacie a jadrové kolíky pre vstrekovacie formy a tlakové{0}liate nástroje s kontrolovaným priemerom a kalenými povrchmi odolnými-opotrebeniu.
Materiály:Oceľ typu 52100 · 4140 · 8620 · H13- opracovaná za tepla
Zarovnávacie a dokovacie kolíky
Zarovnávacie a dokovacie kolíky pre riadenú montáž, rýchlospojku a umiestnenie panelov.
Materiály:17-4 PH · 4140 · 316L · 6061-T6
Čapy pántov
Závesy a otočné čapy pre dvere, kryty a spojenia so zapustenými alebo prírubovými koncami a upevňovacími prvkami.
Materiály: 4140 · 316L · C36000 · 6061-T6
Prístrojové a presné kolíky
Malé presné kolíky pre nástroje, snímače a mechanizmy s mikrónovým priemerom a jemným povrchom.
Materiály:17-4 PH · 316 l · 52100 · C17200 · C36000
Máte vlastný PIN? Pošlite svoju kresbu
Procesy CNC obrábania kolíkov
CNC sústruženie
Najlepšie pre:Priemery · kužeľe · skosenie · stupne · polomery
Primárny proces pre väčšinu pinov; ovláda OD, dĺžku, zúženie a koncové prvky.
Bezhroté brúsenie
Najlepšie pre:Presný vonkajší priemer · kolíky · vodiace kolíky
Udrží tesné priemery (triedy h6/m6) s jemnými povrchovými úpravami po celej dĺžke kolíka.
CNC frézovanie
Najlepšie pre:Krížové otvory · plošky · drážky · štrbiny · šesťhranné konce
Pre frézované prvky na telách a hlavách kolíkov.
Valcovanie a rezanie závitov
Najlepšie pre:Závitové kolíky · kolíky · osadené skrutky
metrické a UNC/UNF vlákna; valcovanie zlepšuje pevnosť závitu.
Brúsenie valcových a vonkajších rozmerov
Najlepšie pre:Kalené čapy · priemery ložísk- · kužele
Dosahuje Ra 0,1–0,4 μm a presné priemery na kalených kolíkoch.
Leštenie a odhrotovanie
Najlepšie pre:Zrazenie hrán · klzné plochy · kozmetické špendlíky
Odstraňuje otrepy a ostré hrany; leštené povrchy pre posuvné a prístrojové kolíky.
Materiály CNC kolíkov
V prípade kolíkov výber materiálu závisí odzaťaženie, lícovanie, opotrebovanie, korózia, teplota a či je kolík vytvrdený. Čapy opracovávame z nižšie uvedených kovových materiálov - hliník, mosadz a meď, nehrdzavejúca oceľ, uhlíková a legovaná oceľ a titán.
| Materiál | Spoločné stupne | Typické aplikácie pinov | Kľúčové výhody |
|---|---|---|---|
| Uhlíková a legovaná oceľ | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · typ H13 | Hmoždinky, vodiace kolíky, vidlicové kolíky, vyhadzovacie kolíky, vodiace kolíky | Vysoká pevnosť a vytvrditeľnosť; Typ 52100 a H13 sú štandardné pre kalené čapy |
| Nerezová oceľ | 303 · 304 · 304 l · 316 · 316 l · 17-4 PH · 410 · 420 | Vidlicové kolíky, závesné kolíky, námorné a potravinové kolíky, guľové-telesá zámkov, kolíky nástrojov | Odolnosť proti korózii a hygiene; 17-4 PH dodáva vysokú pevnosť; 303 strojov voľne |
| hliník | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Ľahké polohovacie kolíky, robotické a automatizačné kolíky, zarovnávacie kolíky | Nízka hmotnosť, eloxovateľné, ľahko opracovateľné; 7075-T6 ponúka najvyššiu pevnosť hliníka |
| Mosadz a bronz | C36000 zadarmo-rezná mosadz · C46400 námornícka mosadz · C93700 bronz | Čapy pántov, kolíky prístrojov, ne-magnetické čapy, kolíky-odolné voči korózii | Vynikajúca opracovateľnosť, odolnosť proti korózii a ne-magnetické vlastnosti |
| Meď | C10100 (OFHC) · C11000 elektrolytická meď · C17200 berýliová meď | Vodivé kolíky, kolíky snímačov a kontaktov, kolíky elektród | Vysoká elektrická a tepelná vodivosť; C17200 dodáva vysokú pevnosť a pružiace vlastnosti |
| titán | Stupeň 2 (CP) · Stupeň 5 (Ti-6Al-4V) | Námorné a chemické špendlíky, lekárske špendlíky, ľahké špendlíky s vysokou{0}}pevnosťou | Vynikajúca odolnosť proti korózii, vysoká pevnosť-k-hmotnosti, ne-magnetické |
Pin Fits & Fit triedy
Väčšina kolíkov funguje kontrolovaným uložením do otvoru - lisovaním na trvalé uchytenie, prechodovým uložením pre miestne aplikácie alebo uložením s vôľou na posúvanie a otáčanie. Priemery kolíkov obrábame podľa tried lícovania ISO, ako je uvedené na výkrese.
| Fit trieda | Prispôsobenie ISO (typické) | Typické aplikácie pinov | Charakteristický |
|---|---|---|---|
| Stlačte Fit | m6 · n6 · p6 | Hmoždinky, vodiace kolíky, vyhadzovacie kolíky | Pin pevne držaný v otvore; vyžaduje lisovanie alebo tepelnú montáž |
| Transition Fit | h6 · h7 · k6 | Upevňovacie kolíky, vyrovnávacie kolíky | interferencia svetla so svetlom; presné umiestnenie s miernou silou |
| Vôľa Fit | g6 · f7 · e8 | Čepy vidlice, otočné čapy, čapy pántov | Posuvná alebo otočná vôľa; riadená medzera pre rotáciu |
Kritické funkcie, ktoré kontrolujeme
Priemer a prispôsobenie- riadila OD na požadovanú triedu prispôsobenia ISO po celej dĺžke kolíka.
Rovnosť a zaoblenie- držte pevne na dlhých a presných kolíkoch, aby ste sa vyhli zaseknutiu v diere.
Skosenie a polomery- koncové skosenia, skosenia a polomery rohov na výkres pre jednoduché vkladanie a usadenie.
Krížové otvory a štrbiny- presná poloha a veľkosť závlačiek, prídržných čapov a zámkových prvkov.
Nite- metrické, UNC/UNF a špeciálne závity s riadeným priemerom stúpania na závitových kolíkoch a kolíkoch.
Povrchová úprava- brúsené alebo leštené klzné povrchy s kontrolovanou drsnosťou.
Tepelné spracovanie pre CNC kolíky
Tvrdené kolíky sú bežné v aplikáciách nástrojov a opotrebovania. Tepelné spracovanie je špecifikované výkresom a aplikuje sa pred konečným brúsením kritických priemerov.
| Tepelné spracovanie | Použiteľné stupne | Typické časti kolíkov | úžitok |
|---|---|---|---|
| Cez kalenie a temperovanie | 52100 · 4140 · 4340 · typ H13 | Hmoždinky, vodiace kolíky, vyhadzovacie kolíky | Rovnomerná tvrdosť a odolnosť proti opotrebeniu cez profil |
| Nauhličovanie | 8620 · 5120 · 20CrMnTi | Hmoždinky, vidlicové kolíky, vodiace kolíky | Vysoká povrchová tvrdosť (58–62 HRC) s húževnatým jadrom |
| Nitridácia / Nitridácia plynu | 38CrMoAlA · 4140 | Presné vodiace a prístrojové kolíky | Vysoká tvrdosť povrchu s nízkym skreslením |
| Indukčné kalenie | 1045 · 4140 · 4340 | Čapy vidlice, čapy pántov, opotrebiteľné plochy | Tvrdý povrch odolný proti opotrebeniu-s pevným jadrom |
| Riešenie + starnutie | 17-4 PH · 7075-T6 | Vysokopevnostné kolíky z nehrdzavejúcej ocele a hliníka- | Vysoká pevnosť s odolnosťou proti korózii |
| Uvoľnenie stresu | Všetky druhy ocele | Presné kolíky pred brúsením | Zlepšuje rozmerovú stabilitu |
Tolerancie a špecifikácie obrábania kolíkov
Výkon kolíka závisí od presnej kontroly priemeru, priamosti a lícovania. Nižšie uvedené funkcie držíme na výkrese a na požiadanie prísnejšie.
| Špecifikácia | Typická spôsobilosť | Typické aplikácie pinov |
|---|---|---|
| Priemer (OD) | ±0,01 mm (s presnosťou na ±0,005 mm; bezhroté-brúsenie podľa triedy) | Hmoždinky, vodiace kolíky, vodiace kolíky, priemery ložísk |
| Dĺžka | ±0,02–0,05 mm | Celková dĺžka ihlice, polohy ramien |
| Priamosť | Až 0,01 mm/100 mm | Dlhé kolíky, vodiace kolíky |
| Kruhovitosť/Valcovitosť | Až 0,002 – 0,005 mm | Priemer ložiskových-čapu |
| Kužeľ (kužeľové kolíky) | ±0,01 mm na 100 mm na kužeľ | Kužeľové kolíky, samouzamykacie kolíky- |
| Skosenie a polomer | ±0,05–0,1 mm | Koncové skosenie, polomery rohov |
| Poloha a veľkosť krížového otvoru | ±0,05–0,1 mm | Závlačky, záchytné otvory, závlačky |
| Sústrednosť (závit k telu) | Až 0,01 – 0,02 mm | Závitové kolíky a kolíky |
| Drsnosť povrchu | Ra 0,4–1,6 μm štandard; Ra 0,1–0,4 μm mletý; Ra 0,05–0,2 μm leštené | Klzné plochy, priemery ložísk, čapy prístrojov |
| Tolerancia závitu | ISO 6g / 6H alebo na výkres | Metrické, UNC/UNF a špeciálne závity |
Povrchové úpravy pre CNC kolíky
Povrchová úprava chráni priemery kolíkov pred opotrebovaním a koróziou a spĺňa funkčné a vizuálne požiadavky aplikácie.
| Povrchová úprava | Použiteľné materiály | Typické časti kolíkov | Hlavný prínos |
|---|---|---|---|
| Tvrdé chrómovanie | 1045 · 4140 · 4340 | Vodiace čapy, vyhadzovacie čapy, vidlicové čapy | Tvrdý povrch odolný-opotrebeniu a korózii- |
| Bezprúdové niklovanie | 4140 · 1045 · Oceľ · Hliník | Vodiace kolíky, kolíky nástrojov, kolíky čerpadla | Rovnomerná ochrana proti opotrebovaniu a korózii s nízkym nánosom |
| Čierny oxid | 1045 · 4140 · 4340 | Univerzálne-oceľové kolíky | Ekonomická ochrana proti korózii s nízkou tvorbou nánosov |
| Zinkovanie | Uhlíková oceľ | Všeobecné{0}}kolíky a kolíky vidlice | Ekonomická ochrana proti korózii |
| Pasivácia | 303 · 304 · 316 l · 17-4 PH | Nerezová vidlica, pánt a námorné kolíky | Odstraňuje voľné železo, zlepšuje odolnosť proti korózii |
| Elektroleštenie | 316L · 304 | Potravinárske, lekárske a morské špendlíky | Hladký, čistý povrch; zlepšuje odolnosť proti korózii |
| Eloxovanie (Typ II / Hard III) | 6061-T6 · 7075-T6 | Hliníkové polohovacie a vyrovnávacie kolíky | Odolnosť proti opotrebovaniu a korózii; izolácie |
| Povrchová úprava brúsená / leštená | Celá oceľ · Nerez · Titán | Hmoždinky, vodiace čapy, klzné plochy | Ra 0,1–0,4 μm mletý; Ra 0,05–0,2 μm leštené |
Kontrola kvality kolíkov
Počas výroby kontrolujeme priemery, lícovanie, rovnosť, priečne otvory, závity a povrchové požiadavky, aby sme sa uistili, že kolíky zodpovedajú výkresu. Pre zdokumentované projekty môžeme dodať materiálové certifikáty a inšpekčné záznamy na podporu vašej vstupnej kontroly.
| Položka kontroly | Zariadenie / metóda | Typické časti kolíkov |
|---|---|---|
| Priemer kolíka | Micrometer · CMM · Go/No{0}}Go ring Gauge | Hmoždinky, vodiace kolíky, priemery ložísk |
| Dĺžka | Mikrometer · CMM | Celková dĺžka ihlice, polohy ramien |
| Priamosť | Číselník · CMM | Dlhé kolíky, vodiace kolíky |
| Kruhovitosť/Valcovitosť | Tester kruhovitosti / CMM | Priemer ložiskových-čapu |
| Kužeľ | Sínusový pruh / CMM | Kužeľové kolíky |
| Krížový otvor / drážka | Prejsť/Nie-Prejsť · CMM | Čepy vidlice, upevňovacie otvory, drážkované kolíky |
| Kontrola závitov | Go/No-Go Thread Gauge | Závitové kolíky a kolíky |
| Drsnosť povrchu | Tester drsnosti | Klzné plochy, priemery ložísk |
| Tvrdosť (tepelne{0}}spracované) | Tester tvrdosti | Kalená oceľ a 17-4 PH kolíky |
| Overenie materiálu | Spektrometer + certifikát materiálu | Vstupná surovina (k dispozícii v EN 10204 3.1) |
| Záverečná kontrola | CMM + Inšpekčná správa | Konečné prijatie rozmerov |
Potrebujete zdokumentovanú kontrolu kvality?Pošlite nám svoje výkresy a požiadavky na kontrolu.
Prototyp a obrábanie kolíkov s malým{0}}objemom
Projekty kolíkov často začínajú prototypmi - nových zariadení, nových návrhov alebo náhrad, ktoré sa musia pred výrobou otestovať. podporujemeprototyp a maloobjemové{0}}CNC obrábanieod jednotlivých vzoriek až po opakované malé{0}}dávkové objednávky.
Prototyp a obrábanie kolíkov s malým{0}}objemom
Prototypové obrábanie
Pre nové návrhy, overenie a výmeny.
Typické množstvo:1-10 ks
Nízko{0}}objemová produkcia
Pre pilotné systémy a prvé výrobné série.
Typické množstvo:10–1,000+ ks
Opakujte výrobu
Pre náhradné kolíky a opakujúce sa objednávky so zavedeným dizajnom.
Typické množstvo:Na základe požiadaviek projektu
Vhodné pre
Hmoždinka, polohovacie a vodiace kolíky
Vidlica, otočné čapy a čapy pántov
Kužeľové a drážkované kolíky
Závitové kolíky a kolíky
Guľôčkové-telesá kolíkov
Vyhadzovač, jadro a kolíky nástroja
Balenie a dodacia lehota pre CNC kolíky
Balenie
Individuálna ochrana:PE sáčky, pena, alebo ochranná fólia pre brúsené a leštené priemery
Ochrana proti korózii:VCI papier a olejovanie na oceľové kolíky v zámorskej preprave
Presné kolíky:Penové vložky a oddelené priehradky pre kritické priemery a závity
Tvrdené kolíky:Prostriedok na ochranu pred olejom alebo koróziou aplikovaný po dokončení brúsenia
Balenie na mieru:Čísla dielov, štítky, množstvá a požiadavky na balenie{0}}špecifické pre zákazníka
Typický dodací čas
| Typ objednávky | Typický dodací čas |
|---|---|
| Prototyp | 5-10 pracovných dní |
| Nízky-objem objednávky | 10-20 pracovných dní |
| Výrobná zákazka | 15-30 pracovných dní |
| Opakovať objednávku | 10-25 pracovných dní |
FAQ
Otázka: Aké CNC opracované kolíky môžete vyrobiť?
Odpoveď: Vyrábame vlastné kolíky, vidlicové kolíky, otočné kolíky, polohovacie kolíky, vodiace kolíky, kužeľové kolíky, drážkované kolíky, závitové kolíky a kolíky, telá guľových{0}}záverových kolíkov, vyhadzovacie kolíky a kolíky jadra, vyrovnávacie kolíky a kolíky pántov podľa zákazníckych výkresov.
Otázka: Z akých materiálov vyrábate kolíky?
A: Čapy obrábame z uhlíkovej a legovanej ocele (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, typ H13), nehrdzavejúcej ocele (303, 304, 304L, 316, 3744L, 016, 00PH, 1 (6061-T6, 6063-T5, 7075-T6, 2024-T3), mosadz a bronz (C36000, C46400, C93700), meď (C10100, C11000, C17200) a titán (trieda 5 2).
Otázka: Aké tolerancie CNC obrábania môžete dosiahnuť na čapoch?
Odpoveď: Pre priemery zvyčajne držíme ±0,01 mm, s presnosťou obrábania až do ±0,005 mm. Bezstredové-zázemné kolíky môžu byť podľa výkresu držané podľa tried prispôsobenia ISO, ako sú h6, m6, p6, g6.
Otázka: Môžete opracovať kolíky na lisovanie-alebo nasunutie-?
A: Áno. Hmoždinky a vodiace kolíky vyrábame podľa tried lisovaného uloženia (m6, n6, p6), prechodového uloženia (h6, k6) a s vôľou (g6, f7), s bezhrotým brúsením pre najužšie priemery.
Otázka: Môžete opracovať čapy vidlice s krížovými otvormi?
A: Áno. Čeľuste a otočné čapy s priečnymi otvormi pre závlačky a závlačky obrábame s presnou polohou a veľkosťou otvoru z titánu 4140, 316L, 17-4 PH a 5. triedy.
Otázka: Môžete dodať tvrdené a brúsené kolíky?
A: Áno. Dodávame prostredníctvom-kalených, nauhličovaných, nitridovaných a indukčne{2}}kalených kolíkov v triedach ako 52100, 4140, 4340, 8620 a 38CrMoAlA, s OD brúsením na Ra 0,1–0,4 μm.
Otázka: Môžete obrábať závitové kolíky a kolíky?
A: Áno. Vyrábame závitové kolíky a kolíky s metrickými, UNC/UNF a špeciálnymi závitmi vrátane kolíkov s plným{1}}závitom a kolíkov s stupňovitým závitom.
Otázka: Môžete obrábať vyhadzovacie a jadrové kolíky pre formy?
A: Áno. Vyhadzovacie a jadrové čapy obrábame z ocele na tvárnenie za tepla typu 52100, 4140, 8620 a H13-, s kalenými a brúsenými priemermi pre formovacie nástroje.
Otázka: Môžete dodať materiálové certifikáty a inšpekčné správy?
A: Áno. Na požiadanie vieme poskytnúť materiálové certifikáty (EN 10204 3.1), správy o rozmerových kontrolách, správy CMM, záznamy o povrchovej úprave a správy o tvrdosti.
Otázka: Prijímate 2D výkresy a súbory CAD?
Odpoveď: Môžeme pracovať z bežných súborov STEP, STP, IGES, IGS, SolidWorks, DXF a 2D výkresov.
Otázka: Podporujete výrobu prototypov a malých{0}}objemov?
A: Áno. Podporujeme prototypové množstvá od 1 do 10 kusov, malo-sériovú výrobu od 10 do 1,000+ kusov, ako aj opakované výrobné objednávky pre štandardné a špeciálne kolíky.
Otázka: Aký je typický dodací čas pre CNC opracované kolíky?
Odpoveď: Typické dodacie lehoty sú 5 – 10 pracovných dní pre prototypy, 10 – 20 pracovných dní pre malé-objemové objednávky a 15 – 30 pracovných dní pre výrobné objednávky v závislosti od zložitosti, množstva, materiálu a konečnej úpravy.
