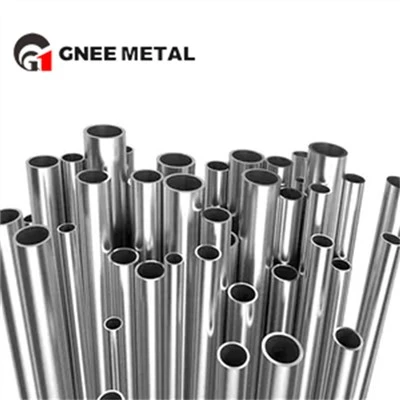

Rúry z titánovej zliatiny triedy 2

Titánové rúry 2. triedypredstavuje celosvetovo najpoužívanejší komerčne čistý titánový produkt v priemyselných aplikáciách. S vynikajúcou rovnováhou odolnosti proti korózii, tvarovateľnosti a strednej pevnosti poskytujú titánové rúry 2. stupňa spoľahlivý výkon v chemickom spracovaní, námornom strojárstve, odsoľovaní, výrobe energie a nespočetných ďalších odvetviach.



Titanium Grade 2 je komerčne čistý (CP) titán triedy obsahujúci:

titán:Väčšie alebo rovné 99 % (zostatok)

Kyslík:0,25 % max

Žehlička:0,30 % max

Uhlík:0,08 % max

dusík:0,03 % max

vodík:0,015 % max



Priemyselné špecifikácie

Štandardné	Popis
ASTM B861	Štandardná špecifikácia pre titánové a titánové bezšvíkové rúry
ASTM B862	Štandardná špecifikácia pre zvárané rúry z titánu a titánových zliatin
ASTM B338	Štandardná špecifikácia pre bezšvíkové a zvárané rúrky z titánovej zliatiny pre kondenzátory a výmenníky tepla
ASME SB861	ASME verzia kódu kotla a tlakovej nádoby
UNS R50400	Označenie jednotného systému číslovania
DIN 3.7035	Nemecké štandardné označenie
ISO 5832-2	Implantáty na operáciu (ak je to vhodné)

Mechanické vlastnosti (Žíhaný stav)

Nehnuteľnosť	Hodnota	Porovnanie
Pevnosť v ťahu (min)	345 MPa (50 ksi)	Podobne ako mäkká oceľ
Medza klzu (min)	275 MPa (40 ksi)	Vhodné pre väčšinu aplikácií
Predĺženie (min)	20%	Výborná tvarovateľnosť
Zmenšenie plochy (min)	30%	Dobrá ťažnosť
Tvrdosť (max)	80 HRB	Stredná tvrdosť
Modul pružnosti	103 GPa (15 × 10⁶ psi)	56 % modulu ocele



Fyzikálne vlastnosti

Nehnuteľnosť	Hodnota	Význam
Hustota	4,51 g/cm³ (0,163 lb/in³)	O 45% ľahší ako oceľ
Bod topenia	1668 stupňov (3034 stupňov F)	Vysoká{0}}teplotná schopnosť
Tepelná vodivosť	16.4 W/m·K	Dobrý prenos tepla
Koeficient tepelnej rozťažnosti	8,6 µm/m· stupňa (20-100 stupňov)	Dobre ladí so sklom a keramikou
Elektrický odpor	0.56 µΩ·m	Stredná vodivosť
Magnetické vlastnosti	Nie-magnetické	Kompatibilné s MRI, žiadne rušenie
Špecifické teplo	0,523 J/g· stupeň	Stredná tepelná kapacita



Štandardné veľkosti potrubia (bezšvíkové)

NPS (palce)	OD (mm)	Rozvrh 5S	Rozvrh 10S	Rozvrh 40S	Rozpis 80S
1/8"	10.3	1,24 mm	1,73 mm	2,41 mm	-
1/4"	13.7	1,65 mm	2,24 mm	3,02 mm	-
3/8"	17.1	1,65 mm	2,31 mm	3,20 mm	-
1/2"	21.3	1,65 mm	2,77 mm	3,73 mm	4,78 mm
3/4"	26.7	1,65 mm	2,87 mm	3,91 mm	5,56 mm
1"	33.4	1,65 mm	2,77 mm	4,55 mm	6,35 mm
1-1/4"	42.2	1,65 mm	2,77 mm	4,85 mm	6,35 mm
1-1/2"	48.3	1,65 mm	2,77 mm	5,08 mm	7,14 mm
2"	60.3	1,65 mm	2,77 mm	5,54 mm	8,74 mm
2-1/2"	73.0	2,11 mm	3,05 mm	7,01 mm	9,53 mm
3"	88.9	2,11 mm	3,05 mm	7,62 mm	11,13 mm
4"	114.3	2,11 mm	3,05 mm	8,56 mm	13,49 mm
6"	168.3	2,77 mm	3,40 mm	10,97 mm	18,26 mm
8"	219.1	2,77 mm	3,76 mm	12,70 mm	20,62 mm
10"	273.0	3,40 mm	4,19 mm	15,09 mm	24,61 mm
12"	323.9	3,96 mm	4,57 mm	17,48 mm	28,58 mm



Rozmerové tolerancie (ASTM B861)

Parameter	Tolerancia
Vonkajší priemer (OD menší alebo rovný 38 mm)	±0,13 mm
Vonkajší priemer (OD 38-102 mm)	±0,25 mm
Vonkajší priemer (OD > 102 mm)	±0,38 mm
Hrúbka steny	+20% / -12.5%
Dĺžka	+6 mm / -0 mm (pre pevné dĺžky)
Priamosť	Menšie alebo rovné 1,5 mm na 1000 mm
Ovalita	Menšie alebo rovné 1,5 % nominálnej OD
Hranatosť rezu	Menšie alebo rovné 0,8 mm



Materiál	Hustota (g/cm³)	Pevnosť v ťahu (MPa)	Odolnosť proti korózii	náklady	Životnosť (námorná)
Titánová trieda 2	4.51	345	Výborne	Mierne	50+ rokov
304 nehrdzavejúca oceľ	8.00	515	Dobre	Nízka	5-15 rokov
316 nehrdzavejúca oceľ	8.00	580	Dobre	Nízka	10-20 rokov
90/10 meď-nikel	8.94	300	Dobre	Mierne	10-20 rokov
Uhlíková oceľ	7.85	400	Chudák	Veľmi nízka	2-5 rokov
FRP/sklolaminát	1.8-2.0	100-200	Dobre	Mierne	10-15 rokov
Hastelloy C-276	8.89	790	Výborne	Veľmi vysoká	50+ rokov



Chemické spracovanie

Procesné potrubie pre korozívne chemikálie

Rúrka výmenníka tepla

Vnútorné časti reaktora a cievky

Pripojenia zásobníka



Odsoľovanie a námorníctvo

Chladiace a požiarne rozvody morskou vodou

Hadičky výparníka MSF a MED

Potrubie plošiny na mori

Lodné systémy s morskou vodou



Generovanie energie

Potrubie práčky FGD

Manipulácia s geotermálnou soľankou

Chladenie jadrového sekundárneho cyklu

Solárny tepelný prenos tekutín



Naša továreň je špecializovaný závod na výrobu titánu vybavený pokročilými výrobnými strojmi vrátane vákuových oblúkových pretavovacích pecí (VAR) na tavenie ingotov s vysokou-čistotou, hydraulických kovacích lisov a rotačných dierovacích mlynov na výrobu dutých rúrok, pútnických mlynov a stolov na ťahanie za studena na presné tvarovanie rúr, vákuum a atmosféru{1}}riadené rezacie linky, žíhacie a kompletné pece na tepelné spracovanie a žíhanie Naše vlastné -laboratórium kvality obsahuje optické emisné spektrometre (OES) na chemickú analýzu, univerzálne testovacie stroje (UTM) na mechanické vlastnosti, ultrazvukové defektoskopy a testery vírivých prúdov na nedeštruktívnu kontrolu, metalografické mikroskopy na hodnotenie mikroštruktúr a hydrostatické testery na overenie integrity tlaku-zabezpečujúce, že každá rúra pred odoslaním spĺňa prísne medzinárodné normy.
