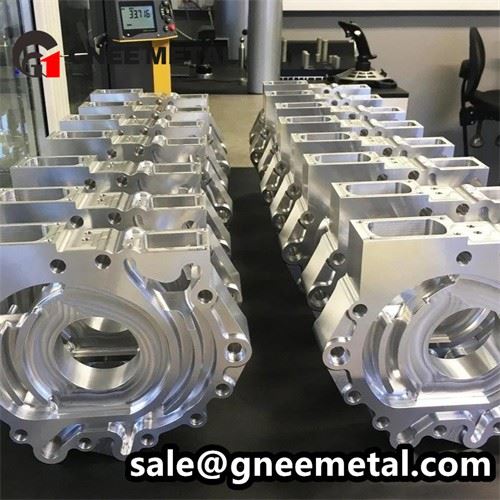

CNC obrábané kryty
Vyrábame na mieruCNC opracované krytyzo zákazníckych výkresov a CAD súborov, vrátaneelektronické kryty, kryty prevodoviek, kryty čerpadiel a špirály, telesá ventilov, kryty ložísk, kryty snímačov a prevodníkov, skrinky na prístroje, spojovacie skrinky, koncové zvony motora, kryty RF a vlnovodov a hydraulické rozvody. Naše 3-a 5{4}}osové CNC frézovanie, vŕtanie, vyvrtávanie, vŕtanie hlbokých{5}}dier a frézovanie závitov vytvára presné, nepriepustné kryty pre stroje, automatizáciu, hydrauliku, motory, elektroniku, prístrojové vybavenie a vonkajšie vybavenie.
Puzdro obsahuje a chráni komponenty, tzvsústrednosť otvoru, rovinnosť tesniaceho{0}}čela, hrúbka steny, poloha vrecka a umiestnenie záviturozhodnite, či vnútorné časti pasujú, správne sa otáčajú a tesnia proti tlaku alebo vniknutiu. Obrábame skrine zhliník (6061-T6, 6063-T5, 7075-T6, 5083), nehrdzavejúca oceľ (303, 304, 304L, 316, 316L, 17-4 PH), uhlíková a legovaná oceľ (1045, 4140, 4340, C mosadzné plechy, Q355 C46400), meď (C10100, C11000) a titán (trieda 2, trieda 5), vyrobené z plného bloku a dosky - neodliatej -, takže interné prvky sú pre prototypy a-výrobu v malom množstve vyrezané na výkres. Diely sú vyrábané podľa špecifikovaných rozmerov, tolerancií, materiálov a požiadaviek na konečnú úpravu, pričom materiálové certifikáty sú k dispozícii na požiadanie.
Typy CNC obrábaných krytov, ktoré vyrábame
Obrábame širokú škálu typov krytov. Nižšie sú uvedené najbežnejšie; ak váš výkres zobrazuje inú konfiguráciu, pošlite ho na kontrolu.
Puzdrá a škatule
Utesnené kryty a puzdrá pre elektroniku a ovládacie prvky.
Materiály: 6061-T6 · 5052-H32 · 304 · C36000
Kryty prevodoviek
Ložiskové otvory a vrecká pre ozubené a hriadeľové zostavy.
Materiály: 6061-T6 · 4140 · 4340 · 7075-T6
Telesá a špirály čerpadiel
Dutiny, otvory a ložiskové sedlá pre čerpadlá.
Materiály: 316L · 304 · 4140 · C95400
Telesá ventilov
Prietočné dutiny, otvory a sedlové otvory pre ventily.
Materiály:316L · 304 · 17-4 PH · C36000
Ložiskové puzdrá
Vankúšové bloky a prírubové sedadlá s presnými otvormi.
Materiály: 4140 · 4340 · 6061-T6 · 316L
Kryty snímačov a prevodníkov
Tlakové-tesné puzdrá pre sondy a prevodníky.
Materiály:17-4 PH · 316L · Titán 5. triedy · 304
Puzdrá na nástroje
Kryty pre meradlá, meradlá a meracie prístroje.
Materiály: 6061-T6 · 304 · C36000 · C46400
Spojovacie skrinky
Káblové vývodky, svorky a montáž pre elektroinštaláciu.
Materiály: 6061-T6 · 316L · 304 · Q355
Motorové koncové zvony
Koncové kryty a ložiskové dosky pre elektromotory.
Materiály: 6061-T6 · 6063-T5 · 4140 · 304
Kryty RF a vlnovodu
Vodivé kryty pre RF a mikrovlnné zostavy.
Materiály: 6061-T6 · C11000 · C10100 · 303
Hydraulické rozdeľovače
Telesá-blokových ventilov s pretínajúcimi sa vyvŕtanými priechodmi.
Materiály:6061-T6 · 4140 · 316 l · 17-4 PH
Vlastné strojové kryty
Jedno{0}}jednorazové kryty konštrukcie a vybavenia z pevného bloku.
Materiály:7075-T6 · 4340 · 17-4 PH · Titán 5. triedy
Máte vlastné bývanie? Pošlite svoju kresbu
Procesy CNC obrábania krytov
3-osové CNC frézovanie
Najlepšie pre:Vrecká · steny · tváre · otvory
Primárny proces pre krabice, veká a pravouhlé kryty.

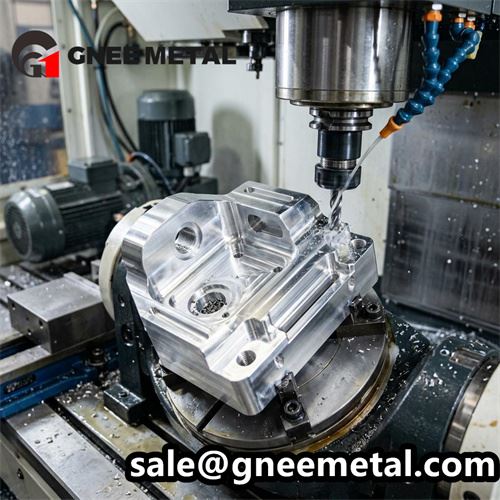

4/5-osové CNC frézovanie
Najlepšie pre:Vnútorné znaky · zložené uhly
Obrába vnútorné vrecká a otvory v menšom počte nastavení pre presnosť.
Vyvrtávanie a presné vyvrtávanie
Najlepšie pre:Ložiskové sedlá · ventilové otvory
Sústredné otvory držané na H7 so skutočnými-tesniacimi plochami.
Vŕtanie hlbokých{0}dier
Najlepšie pre:Rozdeľovacie kanály · chladiace kanály
Priame pretínajúce sa otvory pre hydraulické a chladiace okruhy.
Frézovanie a rezanie závitov
Najlepšie pre:Vložky · viečka · porty
Slepé a priechodné závity, utesnené závity a vložky.
Odhrotovanie a dokončovanie hrán
Najlepšie pre:Vnútorné hrany · tesniace plochy
Vnútorné rohy-bez otrepov a skosenie na montáž a utesnenie.
Materiály krytu CNC
Pri krytoch závisí výber materiálu odhmotnosť, tuhosť, tlak, prostredie korózie, EMI a vzhľad. Kryty opracovávame z nižšie uvedených kovových materiálov - hliník, nehrdzavejúca oceľ, uhlíková a legovaná oceľ, mosadz, meď a titán.
| Materiál | Bežné stupne | Typické aplikácie bývania | Kľúčové výhody |
|---|---|---|---|
| hliník | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Kryty, skrine prevodoviek a motorov, skrinky RF | Vysoká pevnosť-k-hmotnosti, odolnosť proti korózii, eloxovateľné; 6061-T6 je štandard na všeobecné použitie |
| Nerezová oceľ | 303 · 304 · 304 l · 316 · 316 l · 17-4 PH | Telesá čerpadiel a ventilov, kryty snímačov, námorné kryty | Odolnosť proti korózii; 316L vyhovuje chloridovým prostrediam; 17-4 PH dodáva silu |
| Uhlíková a legovaná oceľ | Konštrukčná doska typu 1045 · 4140 · 4340 · Q355 | Puzdrá prevodovky, ložiska a hydraulického rozdeľovača | Vysoká tuhosť a pevnosť pre zaťažené a tlakové kryty |
| Mosadz | C36000 zadarmo-rezná mosadz · C46400 námornícka mosadz | Kryty telesa prístroja a ventilu,-nemagnetické puzdrá | Vynikajúca opracovateľnosť, odolnosť proti korózii,-nemagnetické |
| Meď | C10100 (OFHC) · C11000 elektrolytická meď | RF a vodivé kryty, tienenie EMI | Vysoká elektrická a tepelná vodivosť |
| titán | Stupeň 2 (CP) · Stupeň 5 (Ti-6Al-4V) | Námorné, chemické a ľahké-pevné kryty | Vynikajúca odolnosť proti korózii s najlepšou pevnosťou-k-hmotnosti |
Geometria krytu a funkcie tesnenia
Kryty sú definované svojimi vnútornými a montážnymi vlastnosťami. Položky uvedené nižšie rozhodujú o tom, či vnútorné časti pasujú, správne sa otáčajú a tesnia. Obrábame ich do výkresu, na požiadanie dotiahneme.
| Funkcia | Typická schopnosť | Prečo je to dôležité pre bývanie |
|---|---|---|
| Vŕtanie / sedlo ložiska | ±0,01–0,02 mm; H7 s výbehom-<0.01 mm | Hriadele a ložiská bežia správne a vydržia dlhšie |
| Tesniaca-rovnosť tváre | 0,02–0,05 mm cez tvár | O-krúžok a tesnenie tesnia bez úniku |
| Hrúbka steny | ±0,1–0,2 mm (presnosť na ±0,05 mm) | Sila, tlak a kontrola hmotnosti |
| Poloha vrecka a dutiny | ±0,03–0,05 mm | Vnútorné časti sú čisté a správne sedia |
| O-Ring Groove | Profil a hĺbka ±0,05 mm | Opakovateľné stlačenie tesnenia na čelných stranách veka a portu |
| Vzor montážneho otvoru | ±0,05–0,1 mm (s presnosťou na ±0,02 mm) | Kryty priskrutkované k rámom a zariadeniam |
| Závitové vložky a otvory | ISO 6g / 6H alebo na výkres | Veká, porty a armatúry sú bezpečne pripevnené |
| Hmoždinky a funkcie lokalizácie | ±0,01 mm vystružené miesta | Viečka a polovice sa registrujú a opakujú |
| Drsnosť povrchu | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm na požiadanie | Tesniace plochy, ložiskové otvory a vzhľad |
| Kritické rozmery | ±0,01 mm (presnosť na ±0,005 mm) | Funkcie merania-kvality a zarovnania |
Kritické funkcie, ktoré kontrolujeme
Vývrty a ložiskové sedadlá- sústredne sústružené a vyvŕtané, s riadeným{1}}behom, takže hriadele a ložiská bežia správne.
Tesniace tváre- veko, príruba a čelá otvoru sú opracované naplocho, s drážkami pre O-krúžky vyrezané do profilu a hĺbky.
Vnútorné vrecká- dutiny, rebrá a rebrá obrobené v jednom nastavení alebo so vzťažnými bodmi prenášanými medzi nastaveniami kvôli opakovateľnosti.
Hrúbka steny- na tenkostenných krytoch- udržiaval jednotnú pevnosť, hmotnosť a tlak.
Nite a vložky- metrické, UNC/UNF a špeciálne závity so správnou hĺbkou a silou; helicoil a lis-v vložkách na požiadanie.
Identifikácia- čísla dielov alebo laserové označenie na požiadanie pre sledovateľnosť a montáž.
Tepelné spracovanie a uvoľnenie napätia pre CNC kryty
Zaťažené oceľové a{0}}hliníkové kryty sú tepelne spracované tak, ako je uvedené na výkrese. Uvoľnenie napätia pred konečným opracovaním udržuje tenké a veľké steny rozmerovo stabilné.
| Tepelné spracovanie | Použiteľné stupne | Typické diely krytu |
|---|---|---|
| Kalenie a temperovanie | 1045 · 4140 · 4340 | Prevodovka, ložiská a hydraulické skrine |
| Riešenie + starnutie | 17-4 PH · 7075-T6 | Vysokopevné-nerezové a hliníkové kryty |
| Uvoľnenie stresu | Všetky triedy ocele · 6061-T6 | Veľké a tenké-stenové kryty pred dokončením frézovania |
| Normalizácia | Doska z uhlíkovej ocele | Konštrukčné a{0}}prípravné kryty na zváranie |
Povrchové úpravy pre CNC kryty
Povrchová úprava chráni kryty a pripravuje ich na montáž, lakovanie alebo požiadavky na eloxovaný vzhľad -, pričom tesniace a ložiskové plochy sú štandardne opracované.
| Povrchová úprava | Použiteľné materiály | Typické diely krytu | Hlavný prínos |
|---|---|---|---|
| Eloxovanie (Typ II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Kryty, motory a RF kryty | Odolnosť proti korózii a opotrebovaniu; farebné možnosti |
| Chemická konverzia (chróman) | Druhy hliníka | Elektronické kryty-pripravené na náter | Vodivá ochrana proti korózii; základ farby |
| Bezprúdové niklovanie | 4140 · 4340 · 1045 · Hliník | Hydraulické a priemyselné kryty | Jednotná ochrana proti korózii na všetkých plochách |
| Pasivácia | 303 · 304 · 316 l · 17-4 PH | Puzdrá čerpadiel, ventilov a lodí | Odstraňuje voľné železo, zlepšuje odolnosť proti korózii |
| Elektroleštenie | 304 · 316L | Potraviny, lekárske a čisté bývanie | Hladký, čistý, svetlý povrch |
| Zinkovanie | Uhlíková oceľ | Univerzálne-oceľové kryty | Ekonomická ochrana proti korózii |
| Čierny oxid | 1045 · 4140 · 4340 | Priemyselné a strojové kryty | Ekonomická ochrana proti korózii; nízke nahromadenie |
| Príprava práškového laku / farby | Oceľ · Hliník | Konštrukčné a vonkajšie kryty | Opracované povrchy-na želanie |
Kontrola kvality bývania
Počas výroby kontrolujeme otvory, tesniace plochy, hrúbku steny, polohy vreciek a závity, aby sme sa uistili, že kryty zodpovedajú výkresu a správne sa zmontujú. Pre zdokumentované projekty môžeme dodať materiálové certifikáty a inšpekčné záznamy na podporu vašej vstupnej kontroly.
Kontrola výškomera CMM
Kontrola povrchovej dosky CMM
Go/No-Go Thread Gauge Inspection
Kontrola mikrometra kolíka
| Položka kontroly | Zariadenie / Metóda | Typické diely krytu |
|---|---|---|
| Vývrt a sedlo ložiska | CMM · Vrták · Ukazovateľ (dochádza-) | Prevodovka, čerpadlo, ložiskové skrine |
| Tesniaca-rovnosť tváre | CMM · Povrchová doska a indikátor | Veko, príruba a čelá otvoru |
| O-Profil Ring Groove | Ukazovateľ profilu · CMM | Utesnené viečka a porty |
| Hrúbka steny | Ultrazvuk · Posuvné meradlo · CMM | Tenkostenné a tlakové kryty- |
| Poloha vrecka a dutiny | CMM | Vnútorné prvky a rebrá |
| Vzor montážneho otvoru | CMM · Výškomer | Kryty, rozdeľovače, krabice |
| Kontrola závitov | Go/No-Go Thread Gauge | Závity veka a portu, vložky |
| Drsnosť povrchu | Tester drsnosti | Tesniace a ložiskové čelá |
| Overenie materiálu | Spektrometer + certifikát materiálu | Vstupná surovina (k dispozícii v EN 10204 3.1) |
| Záverečná kontrola | CMM + Inšpekčná správa | Konečné rozmerové prijatie |
Potrebujete zdokumentovanú kontrolu kvality?Pošlite nám svoje výkresy a požiadavky na kontrolu.
Obrábanie prototypov a{0}}objemových krytov
Projekty bývania často začínajú prototypmi - nových návrhov, kontrolami zhody vnútorných zostáv alebo výmenami, ktoré sa musia pred výrobou otestovať. Obrábanie z plného bloku sa vyhýba prípravným časom na výrobu nástrojov a odlievania, takže prototypy a malé objemy sú praktické. podporujemeprototyp a maloobjemové{0}}CNC obrábanieod jednotlivých vzoriek až po opakované malé{0}}dávkové objednávky.
Prototypové obrábanie
Pre nové dizajny, validáciu a kontrolu zhody.
Typické množstvo:1-10 ks
Nízko{0}}objemová produkcia
Pre pilotné systémy a prvé výrobné série.
Typické množstvo:10–1,000+ ks
Opakujte výrobu
Pre náhradné kryty a opakujúce sa objednávky so zavedeným dizajnom.
Typické množstvo:Na základe požiadaviek projektu
Vhodné pre
Puzdrá a elektronické puzdrá
Prevodovka, čerpadlo a ložiskové skrine
Telesá ventilov a hydraulické rozdeľovače
Kryty snímačov, prevodníkov a prístrojov
Spojovacie skrinky a motorové koncové zvončeky
RF, vlnovod a vlastné konštrukčné kryty
Balenie a dodacia lehota pre CNC obrábané kryty
Balenie
Ochrana povrchu:PE sáčky, ochranná fólia na eloxovaných a leštených plochách
Ochrana proti korózii:Papier VCI pre oceľové kryty v zámorskej preprave
Vnútorná ochrana:Uzávery alebo zátky na vŕtanie a otvory na požiadanie
Zmiešané objednávky:Triedené podľa čísla dielu so štítkami a kontrolnými zoznamami množstva
Balenie na mieru:Podporované sú{0}}špecifické požiadavky na balenie zákazníka
Typický dodací čas
| Typ objednávky | Typický dodací čas |
|---|---|
| Prototyp | 5-10 pracovných dní |
| Nízky-objem objednávky | 10-20 pracovných dní |
| Výrobná zákazka | 15-30 pracovných dní |
| Opakujte objednávku | 10-25 pracovných dní |
FAQ
Otázka: 1. Aké CNC obrábané kryty môžete vyrobiť?
Odpoveď: Vyrábame na zákazku kryty, kryty prevodoviek, kryty čerpadiel a špirály, telesá ventilov, kryty ložísk, kryty snímačov a prevodníkov, kryty prístrojov, spojovacie skrinky, koncové zvony motora, kryty RF a vlnovodov a hydraulické rozdeľovače podľa výkresov zákazníka.
Otázka: 2. Z akých materiálov vyrábate kryty?
A: Obrábame kryty z hliníka (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), nehrdzavejúcej ocele (303, 304, 304L, 316, 316L, 17-4 PH), uhlíkovej a mosadznej ocele 41405 (11405) (C36000, C46400), meď (C10100, C11000) a titán (trieda 2, trieda 5).
Otázka: 3. Obrábate kryty z plného materiálu?
A: Áno. Kryty vyrábame z pevných blokov a plechov, takže všetky vnútorné vrecká, otvory a prvky sú vyrezané podľa výkresu -, čo je praktické pre prototypy a malý objem bez odlievacích nástrojov.
Otázka: 4. Aké tolerancie môžete dosiahnuť na otvoroch a tesniacich plochách?
Odpoveď: Zvyčajne držíme ±0,01–0,02 mm na otvoroch ložísk (H7 s hádzaním-pod 0,01 mm), 0,02–0,05 mm tesniace-plochosť čela a ±0,01 mm (s presnosťou na ±0,005 mm) pri kritických rozmeroch.
Otázka: 5. Môžete opracovať vnútorné vrecká a pretínajúce sa priechody?
A: Áno. Naše 3-osové a 5{4}}osové frézovanie a vŕtanie hlbokých{5}}dier vytvára vnútorné dutiny, rebrá a pretínajúce sa priechody – ako sú okruhy hydraulického rozdeľovača – v menšom počte nastavení pre presnosť.
Otázka: 6. Môžete opracovať drážky pre O-krúžky a utesnené plochy?
A: Áno. Vyrežeme drážky pre O-krúžky na profil a hĺbku a opracujeme ploché tesnenia s nízkou{2}}drsnosťou a prírubové plochy pre tesnenia a spoje O-krúžkov.
Otázka: 7. Dokážete opracovať tenkostenné-kryty?
A: Áno. Hrúbku steny kontrolujeme na ±0,1–0,2 mm (presnosť na ±0,05 mm) pomocou cyklov-uvoľňovania napätia, aby sme udržali tenké a veľké steny rozmerovo stabilné.
Otázka: 8. Dokážete opracovať vodivé alebo EMI-tieniace kryty?
A: Áno. Medené (C10100, C11000) a hliníkové kryty poskytujú vysokú vodivosť a môžeme opracovať RF a vlnovodné kryty s úzkymi vnútornými toleranciami.
Q: 9. Aké povrchové úpravy ponúkate pre kryty?
Odpoveď: Eloxovanie (Typ II / Hard III), chemický konverzný náter, bezprúdový nikel, pasivácia, elektrolytické leštenie, zinkovanie, čierny oxid a opracované povrchy-pripravené na náter.
Otázka: 10. Môžete pridať vložky a špirály?
A: Áno. Dokážeme obrábať zalisované-vložky a špirálové vložky a závitové závity na výkres, vrátane závitov s utesneným portom.
Otázka: 11. Môžete dodať materiálové certifikáty a inšpekčné správy?
A: Áno. Na požiadanie vieme poskytnúť materiálové certifikáty (EN 10204 3.1), správy o rozmerových kontrolách, správy CMM a záznamy o rovinnosti.
Otázka: 12. Prijímate 2D výkresy a súbory CAD?
Odpoveď: Môžeme pracovať z bežných súborov STEP, STP, IGES, IGS, SolidWorks, DXF a 2D výkresov.
Otázka: 13. Aká je typická dodacia lehota pre CNC obrábané kryty?
Odpoveď: Typické dodacie lehoty sú 5 – 10 pracovných dní pre prototypy, 10 – 20 pracovných dní pre nízke-objemové objednávky a 15 – 30 pracovných dní pre výrobné objednávky, v závislosti od zložitosti, množstva, materiálu a konečnej úpravy.
