CNC obrábané kladky
Vyrábame na mieruCNC opracované kladkyzo zákazníckych výkresov a CAD súborov, vrátaneK-remenice, ozubené remenice (profily HTD, GT, AT a XL/L/H), ploché remenice, lanové a drôtené kladky, napínacie kladky, napínacie kladky, stupňovité kužeľové kladky, lanové kladky, vodiace kladky a bubnové kladky. Naše možnosti CNC sústruženia, frézovania a strojového obrábania-vyrábajú presné, vyvážené remenice na prenos sily, riadenie pohybu, zdvíhanie, dopravu a strojové aplikácie.
Kladka prenáša silu cez svoju drážku a otáča sa na svojom otvore, takžepresnosť profilu drážky, veľkosť a sústrednosť otvoru,-výbeh, vyváženie a vlastnosti nábojarozhodnite sa, ako hladko beží pás alebo lano a ako dlho vydrží. Obrábame kladky zhliník (6061-T6, 6082-T6, 7075-T6, 5083), nehrdzavejúca oceľ (303, 304, 316L, 17-4 PH), uhlíková a legovaná oceľ (1045, 4140, 4340), mosadz (C360000, C0100, C01C), C014, C464 titán (2. stupeň, 5. stupeň), vyrobené z pevnej tyče a dosky -, takže drážky, lúče a náboje sú presne vyrezané podľa výkresu pre prototypy a-výrobu v malom množstve. Diely sú vyrábané podľa špecifikovaných rozmerov, tolerancií, materiálov a požiadaviek na konečnú úpravu, pričom materiálové certifikáty sú k dispozícii na požiadanie.
Typy CNC obrábaných kladiek, ktoré vyrábame
Obrábame širokú škálu typov kladiek. Nižšie sú uvedené najbežnejšie; ak váš výkres zobrazuje inú konfiguráciu, pošlite ho na kontrolu.
V-remeňové kladky
Jedno a viac{0}}drážkové kladky pre klasické a úzke klinové remene-.
Materiály: 6061-T6 · 1045 · C36000 · 316L
Remenice rozvodového remeňa
Ozubené remenice pre profily remeňa HTD, GT, AT a XL/L/H.
Materiály: 6061-T6 · 7075-T6 · 303 · 4140
Ploché remenice
Ploché a zahnuté-čelné kladky pre pohony s plochým remeňom.
Materiály: 1045 · 6061-T6 · 304 · C36000
Kladky na laná a drôty
Drážkované kladky pre oceľové laná, lanové a zdvíhacie systémy.
Materiály:4140 · 316 l · 17-4 PH · 4340
Napínacie kladky
Voľne{0}}bežné kladky, ktoré vedú a napínajú dráhy remeňa.
Materiály:6061-T6 · 303 · 1045 · Titán 5. triedy
Napínacie kladky
Nastaviteľné kladky udržujúce správne napnutie remeňa.
Materiály: 4140 · 7075-T6 · 316L · 303
Krokové kužeľové kladky
Viac{0}}priemerové remenice pre pohony s premenlivou rýchlosťou.
Materiály: 6061-T6 · 1045 · C36000 · 4140
Vodiace kladky káblov
Kladky riadiace lanká riadenia a bowdenové systémy.
Materiály: 303 · 6061-T6 · C36000 · 304
Kladky s okrúhlym remeňom
Kladky s okrúhlou -drážkou pre O-krúžky a kruhové remene.
Materiály: 6061-T6 · 303 · C11000 · 1045
Rebrované (PK) kladky
Viac{0}}rebrové drážky pre serpentínové a PK remene.
Materiály: 6061-T6 · 1045 · 4140 · 316L
Námorné a korozívne-servisné kladky
Kladky pre slanú vodu a chemické prostredie.
Materiály:316L · Stupeň 2 · Stupeň 5 titán · 17-4 PH
Remenice vyrobené na mieru
Jedno{0}}remenice so špeciálnymi drážkami, nábojmi a funkciami.
Materiály:7075-T6 · 4340 · 17-4 PH · C46400
Máte vlastnú kladku? Pošlite svoju kresbu
Procesy CNC obrábania remeníc
CNC sústruženie
Najlepšie pre:OD · drážky · čelá · otvory
Primárny proces pre okrúhle remenice, drážky a ložiská sú v jednom nastavení.
Živé frézovanie-Tool Turn{1}}
Najlepšie pre:Špice · drážky pre pero · krížové otvory
Obrába lúče, odľahčovacie otvory a prvky nábojov bez opätovného{0}}upevnenia.
CNC frézovanie
Najlepšie pre:Časovanie-tvarov zubov · plošky náboja
Reže profily zubov, plošky nábojov a prvky čapov na štvorcových alebo tanierových{0}}kladkách.
Vŕtanie a uloženie ložísk
Najlepšie pre:Ložiskové sedlá · presné otvory
Vŕtacie otvory držané na H7 sústrednými drážkami a čelnými plochami.
Obrábanie klinovej drážky a súpravy{0}}skrutiek
Najlepšie pre:Náboje s kľúčom · nastavovače napínačov
Štandardné a Woodruffove drážky, otvory pre nastavovacie{0}}skrutky a prvky závitového náboja.
Odstraňovanie otrepov a dokončovanie drážok
Najlepšie pre:Kontaktné drážky-pásov · sedlá lana
Hladké povrchy drážok-bez otrepov, ktoré chránia remene, oceľové laná a tesnenia.
Materiály CNC kladky
Pri kladkách závisí výber materiálu odzaťaženie a rýchlosť, typ pásu, korózne prostredie, hmotnosť a požiadavky na vyváženie. Remenice obrábame z nižšie uvedených kovových materiálov - hliník, nehrdzavejúca oceľ, uhlíková a legovaná oceľ, mosadz, meď a titán.
| Materiál | Bežné stupne | Typické aplikácie kladky | Kľúčové výhody |
|---|---|---|---|
| hliník | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Remenice rozvodového remeňa, vodiace kladky, remenice stupňovitého kužeľa | Nízka hmotnosť s dobrou pevnosťou; eloxované drážky-odolné voči opotrebovaniu; 6061-T6 je štandard na všeobecné použitie |
| Nerezová oceľ | 303 · 304 · 316 l · 17-4 PH | Morské snopy, potravinárske-kladky, drôtené-lanáre | Odolnosť proti korózii; 316L vyhovuje chloridovým prostrediam; 17-4 PH dodáva silu pre zaťažené kladky |
| Uhlíková a legovaná oceľ | 1045 · 4140 · 4340 | Kladky klinových remeňov, napínacie kladky,-vysokozáťažové lanové kladky | Vysoká pevnosť a odolnosť voči opotrebovaniu pre vysokovýkonné pohony |
| Mosadz | C36000 zadarmo-rezná mosadz · C46400 námornícka mosadz | Kladky nástrojov, ne-magnetické a neiskriace{1}}kladky | Vynikajúca opracovateľnosť, odolnosť proti korózii,-nemagnetické |
| Meď | C10100 (OFHC) · C11000 elektrolytická meď | Vodivé kladky pre elektrické a špeciálne systémy | Vysoká elektrická a tepelná vodivosť |
| titán | Stupeň 2 (CP) · Stupeň 5 (Ti-6Al-4V) | Námorné, pretekárske a ľahké vysokopevné{0}}kladky | Vynikajúca odolnosť proti korózii s najlepšou pevnosťou-k-hmotnosti |
Náš materiálny rozsah.Obrábame kladky zhliník, nehrdzavejúca oceľ, uhlíková a legovaná oceľ, mosadz, meď a titán, vyrobené z masívnej tyče a dosky. Pre špeciálnu triedu,pošlite svoj výkres na kontrolu.
Presnosť kladky a geometria drážky
Kladka je definovaná tým, ako presne sa pohybuje a ako presne je drážka vyrezaná. Položky uvedené nižšie rozhodujú o sledovaní remeňa, opotrebovaní lana a životnosti pohonu. Obrábame ich do výkresu, na požiadanie dotiahneme.
| Funkcia | Typická schopnosť | Prečo je to dôležité pre kladky |
|---|---|---|
| Profil drážky a uhol | ±0,03–0,05 mm; časovanie zub tvar do výkresu | Správne sedenie remeňa, záber zubov a prenos sily |
| Rozstup/rozstup drážok | ±0,02–0,05 mm | Viac{0}}drážkové kladky rozdeľujú zaťaženie rovnomerne medzi pásy |
| Priemer otvoru | H7 (presnosť na H6); ±0,005–0,01 mm | Správne uloženie hriadeľa bez sklzu alebo trenia |
| OD Run-Out / Sústrednosť | 0,02–0,05 mm TIR (s presnosťou na 0,01 mm) | Hladké vedenie pásu a nízke vibrácie pri rýchlosti |
| Tvár (bočný)-vybehnutý | 0,02–0,05 mm TIR | Rozvodové remenice a príruby vedú pásy bez túlania |
| Korunovaná alebo plochá tvár | Výška koruny k výkresu (zvyčajne 0,1–0,5 mm) | Ploché pásy-sa vycentrujú na korunované tváre |
| Šírka a hĺbka drážky | Vyhovuje norme ISO / DIN | Pozitívny prenos krútiaceho momentu na hriadeľ |
| Nastaviť-diery na skrutky a závity | ISO 6H alebo na výkres | Bezpečné uzamknutie náboja a nastavenie napínača |
| Drsnosť povrchu | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm na požiadanie | Hladké drážky predlžujú životnosť pásu a{0}}lanka |
| Kritické rozmery | ±0,01 mm (presnosť na ±0,005 mm) | Funkcie merania-kvality a zarovnania |
Kritické funkcie, ktoré kontrolujeme
Groove Forms- V-uhly drážok, profily zubov rozvodu a sedlá lana sa režú presne tak, aby pásy sedeli a prenášali menovitý výkon.
Vŕtanie a hriadeľ- otvory sústružené a vyvŕtané na H7 (H6 na požiadanie), s drážkami a nastavovacími-skrutkami držanými v ťahu.
Vyčerpať-vyrovnať- OD a čelný výbeh-riadený, takže kladky bežia správne; dynamické vyváženie na požiadanie pre vysokorýchlostné-remenice.
Príruby a vodiace lišty- príruby rozvodovej remenice sú opracované sústredne a štvorhranne, aby udržali remene na správnej dráhe.
Špice a funkcie osvetlenia- lúčové okná a odľahčovacie otvory sú symetricky vyrezané, aby sa zachovala rovnováha a tuhosť.
Identifikácia- čísla dielov alebo laserové označenie na požiadanie pre sledovateľnosť a montáž.
Tepelné spracovanie a uvoľnenie napätia pre CNC kladky
Oceľové remenice s vysokým{0}}záťažom sú tepelne spracované tak, ako je uvedené na výkrese. Uvoľnenie napätia pred konečným opracovaním udržuje drážky a otvory rozmerovo stabilné.
| Tepelné spracovanie | Použiteľné stupne | Typické diely remenice |
|---|---|---|
| Kalenie a temperovanie | 1045 · 4140 · 4340 | Kladky klinových remeňov, napínacie kladky, lanové kladky |
| Riešenie + starnutie | 17-4 PH · 7075-T6 | Nerezové a hliníkové kladky s vysokou{0}}pevnosťou |
| Uvoľnenie stresu | Všetky triedy ocele · 6061-T6 | Veľké kladky pred dokončením sústruženia drážok |
| Indukčné kalenie | 1045 · 4140 | Povrchy drážky-drôtového lana |
Povrchové úpravy pre CNC kladky
Povrchová úprava chráni remenice a zlepšuje správanie pri opotrebovaní drážok -, pričom zachováva kontaktné povrchy remeňa-na štandardnú drsnosť.
| Povrchová úprava | Použiteľné materiály | Typické diely remenice | Hlavný prínos |
|---|---|---|---|
| Eloxovanie (Typ II / Hard III) | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Rozvodové remenice, vodiace kladky, remenice stupňovitého kužeľa | Tvrdé povrchy drážok-odolné voči opotrebovaniu; farebné možnosti |
| Chemická konverzia (chróman) | Druhy hliníka | Nanášacie kladky-pripravené na lakovanie | Vodivá ochrana proti korózii; základ farby |
| Zinkovanie | 1045 · 4140 · 4340 | Univerzálne-oceľové kladky | Ekonomická ochrana proti korózii |
| Čierny oxid | 1045 · 4140 · 4340 | Remenice priemyselných strojov | Ekonomická ochrana proti korózii; nízke nahromadenie |
| Bezprúdové niklovanie | 4140 · 4340 · 1045 · Hliník | Presné a korózne-kritické kladky | Rovnomerná ochrana proti opotrebovaniu a korózii na všetkých plochách |
| Pasivácia | 303 · 304 · 316 l · 17-4 PH | Námorné a potravinárske-kladky | Odstraňuje voľné železo, zlepšuje odolnosť proti korózii |
| Leštenie | 304 · 316L · Hliník | Kladky na drôtené-laná a káble | Sedlá s hladkou drážkou znižujú opotrebovanie lana |
| Príprava práškového laku / farby | Oceľ · Hliník | Konštrukčné a dopravníkové kladky | Opracované povrchy-na želanie |
Kontrola kvality kladky
Počas výroby kontrolujeme profily drážok, diery,-behnutie, drážky pre pero a kvalitu povrchu, aby sme sa uistili, že kladky zodpovedajú výkresu a bežia správne. Pre zdokumentované projekty môžeme dodať materiálové certifikáty a inšpekčné záznamy na podporu vašej vstupnej kontroly.
| Položka kontroly | Zariadenie / Metóda | Typické diely remenice |
|---|---|---|
| Profil drážky a uhol | Groove Gauge · CMM · Profil Projector | K-remeňové kladky, lanové kladky, rozvodové kladky |
| Priemer a prispôsobenie otvoru | Vŕtačka · Zástrčkové meradlá · CMM | Všetky remenice namontované na nábojoch a ložiskách- |

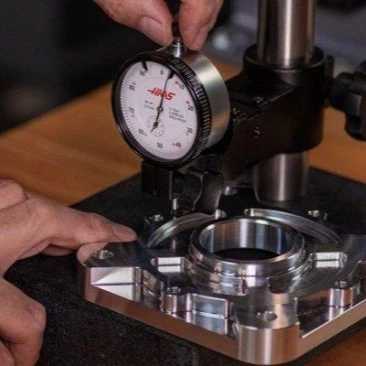

| OD & Face Run-Von | Indikátor na centrách · V-Nastavenie bloku | Kladky, rozvodové a napínacie kladky |
| Overenie rozstupu zubov | CMM · Profilový projektor | Remenice rozvodového remeňa |
| Rozmery klinovej drážky | Výškomer · Meracie kolíky | Kladky na náboje s kľúčom |
| Kontrola závitov | Go/No-Go Thread Gauge | Nastavovacie skrutky a nastavovače napínačov |
| Drsnosť povrchu | Tester drsnosti | Kontaktné drážky pásu a lana |
| Kontrola zostatku | Nastavenie zostatku (na vyžiadanie) | Vysokorýchlostné{0}remenice |
| Overenie materiálu | Spektrometer + certifikát materiálu | Vstupná surovina (k dispozícii v EN 10204 3.1) |
| Záverečná kontrola | CMM + Inšpekčná správa | Konečné rozmerové prijatie |
Potrebujete zdokumentovanú kontrolu kvality?Pošlite nám svoje výkresy a požiadavky na kontrolu.
Prototyp a obrábanie-remenice s nízkym objemom
Projekty kladiek sa často začínajú prototypmi - nového usporiadania pohonu, kontrolami uloženia remeňa alebo výmenami zastaraných komponentov, ktoré je potrebné pred výrobou otestovať. Obrábanie z masívnej tyče bráni času potrebným na obrábanie a odlievanie, takže prototypy a malé objemy sú praktické. podporujemeprototyp a maloobjemové{0}}CNC obrábanieod jednotlivých vzoriek až po opakované malé{0}}dávkové objednávky.
Prototypové obrábanie
Pre nové dizajny, validáciu a kontrolu zhody.
Typické množstvo:1-10 ks
Nízko{0}}objemová produkcia
Pre pilotné systémy a prvé výrobné série.
Typické množstvo:10–1,000+ ks
Opakujte výrobu
Pre náhradné kladky a opakované objednávky so zavedeným dizajnom.
Typické množstvo:Na základe požiadaviek projektu
Vhodné pre
K-remenice a kladky s viacerými{1}}drážkami
Kladky rozvodového remeňa na ovládanie pohybu
Plochý remeň, okrúhly remeň a PK-rebrové kladky
Napínacie a napínacie kladky
Drôtené-laná, káble a vodiace kladky
Stupňový kužeľ a na mieru opracované kladky
Balenie a dodacia lehota pre CNC obrábané remenice
Balenie
Ochrana povrchu:PE sáčky, ochranná fólia na eloxovaných a leštených drážkach
Ochrana proti korózii:Papier VCI pre oceľové kladky v zámorskej preprave
Ochrana otvoru:Zátky alebo uzávery s presnými otvormi na požiadanie
Zmiešané objednávky:Triedené podľa čísla dielu so štítkami a kontrolnými zoznamami množstva
Balenie na mieru:Podporované sú{0}}špecifické požiadavky na balenie zákazníka
Typický dodací čas
| Typ objednávky | Typický dodací čas |
|---|---|
| Prototyp | 5-10 pracovných dní |
| Nízky-objem objednávky | 10-20 pracovných dní |
| Výrobná zákazka | 15-30 pracovných dní |
| Opakujte objednávku | 10-25 pracovných dní |
FAQ
Otázka: 1. Aké CNC opracované remenice môžete vyrobiť?
Odpoveď: Vyrábame zákazkové klinové remene, remenice na rozvodové remene (HTD, GT, AT, XL/L/H), ploché remenice, lanové a drôtené remenice, napínacie a napínacie kladky, kladky so stupňovitým kužeľom, vodiace kladky lana, okrúhle remenice, rebrované (PK) kladky na zákazku.
Otázka: 2. Z akých materiálov vyrábate remenice?
A: Remenice obrábame z hliníka (6061-T6, 6082-T6, 7075-T6, 5083), nehrdzavejúcej ocele (303, 304, 316L, 17-4 PH), uhlíkovej a legovanej ocele (1045, 4140, 4340), medi, mosadze C604 (C6003) (C10100, C11000) a titán (stupeň 2, stupeň 5).
Otázka: 3. Obrábate remenice z pevného materiálu?
A: Áno. Kladky vyrábame z masívnej tyče a dosky, takže drážky, lúče, náboje a otvory sú vyrezané priamo na výkres - praktické pre prototypy a malý objem bez odlievacích nástrojov.
Otázka: 4. Aké tolerancie môžete dosiahnuť na drážkach a otvoroch?
Odpoveď: Zvyčajne držíme ±0,03–0,05 mm na profiloch drážok, otvoroch H7 (±0,005–0,01 mm, H6 na požiadanie), 0,02–0,05 mm TIR beh- (presnosť na 0,01 mm) a ±0,01 mm (presnosť do 5 mm) ± 0,00.
Otázka: 5. Môžete obrábať profily zubov remenice rozvodového remeňa?
A: Áno. Tvary zubov HTD, GT, AT a XL/L/H obrábame do výkresu, s presnosťou rozstupu overenou CMM alebo profilprojektorom.
Otázka: 6. Môžete opracovať drážky pre pero a nastaviť-skrutkové náboje?
A: Áno. Na každý výkres vyrežeme štandardné a Woodruffove drážky, nastavíme-diery pre skrutky a závitové náboje pre pozitívny prenos krútiaceho momentu.
Otázka: 7. Môžete opracovať čelné plochy remenice?
A: Áno. Obrábame korunové alebo ploché plochy s výškou koruny po kreslenie (zvyčajne 0,1–0,5 mm), aby sa ploché pásy správne-vystredili a sledovali.
Otázka: 8. Môžete dodať vyvážené remenice pre-vysokorýchlostnú prevádzku?
A: Áno. Obrábanie-je riadené pri obrábaní a dynamické vyváženie je k dispozícii na požiadanie pre vysokorýchlostné remenice-.
Q: 9. Aké povrchové úpravy ponúkate pre kladky?
Odpoveď: Eloxovanie (Typ II / Hard III), chemický konverzný náter, zinkovanie, čierny oxid, bezprúdový nikel, pasivácia, leštenie a povrchy pripravené na opracovanie-farby.
Otázka: 10. Môžete opracovať remenice pre morské alebo korozívne prostredie?
Odpoveď: Áno. 316Remenice z nehrdzavejúcej ocele L, 17-4 PH a titánu (2. stupňa, 5. stupňa) poskytujú vynikajúcu odolnosť proti korózii pre námorné a chemické služby.
Otázka: 11. Môžete dodať materiálové certifikáty a inšpekčné správy?
A: Áno. Na požiadanie môžeme poskytnúť materiálové certifikáty (EN 10204 3.1), správy o rozmerových kontrolách, správy CMM a záznamy o-výbehu.
Otázka: 12. Prijímate 2D výkresy a súbory CAD?
Odpoveď: Môžeme pracovať z bežných súborov STEP, STP, IGES, IGS, SolidWorks, DXF a 2D výkresov.
Otázka: 13. Aká je typická dodacia lehota pre CNC opracované remenice?
Odpoveď: Typické dodacie lehoty sú 5 – 10 pracovných dní pre prototypy, 10 – 20 pracovných dní pre nízke-objemové objednávky a 15 – 30 pracovných dní pre výrobné objednávky, v závislosti od zložitosti, množstva, materiálu a konečnej úpravy.
